تعمل حزم بطاريات المركبات الكهربائية عند 400–800 فولت ومئات الأمبيرات. تبقي قضبان التوصيل المصفحة هذه الوصلات مدمجة ومنخفضة المحاثة وموثوقة.
The four places busbars carry current in this application.
صفائح متعددة الأطراف تربط مجموعات الخلايا على التوازي والتسلسل.
طرفان مترافقان بمسامير يعطيان نقط قياس متسقة لمراقبة الخلية.
روابط عالية التيار إلى صندوق الملامس ووحدة توزيع القدرة.
صفائح رقيقة بعناصر منصهرة مدمجة لمسارات موازنة الخلايا.
وصلات مصفحة منخفضة المحاثة بين حزمة الجهد العالي ومرحلة محول DC/DC.
روابط منصهرة مدمجة عند فصل خدمة الحزمة لعزل الصيانة الآمن.
يتبع اختيار العازل فئة جهد منصتك — أخبرنا 400 فولت أو 800 فولت عند التسعير.
يُحجم مقطع الموصل مقابل التيار المستمر والذروة، لا الاسمية وحدها.
تُطابق الأطراف مسامير وحداتك والملامسات وأعمال القضبان المقابلة.
تُراجع دورات الحرارة والاهتزاز قبل الأدوات.
إذا كان عاكس الجر لديك يقرن وصلة DC مع مكثفات DC-link مدمجة، شارك تخطيط المكثف — تُصمم حلقة التبديل حوله.
تُصمم موصلات قضيب التوصيل وأطراف المسامير بالاشتراك مع تخطيط حزمة البطارية — مسامير M6/M8 أو ألسنة ملحومة أو وصلات مقطعية، مطابقة لمخطط تيار الحزمة.
إن كهربة مجموعة نقل الحركة — من الهجين المعتدل إلى المركبات الكهربائية البحتة بالبطارية — تضيف وظائف كهربائية باستمرار، مما يقود طلب قدرة أعلى. يجب على عاكس الجر الرئيسي تقليل خسائر التبديل وتعظيم الكفاءة الحرارية، لأن مدى المركبة مرتبط مباشرة بكفاءة العاكس. تعمل حزم البطاريات الآن عند 400–800 فولت ومئات الأمبيرات، وقضيب التوصيل المصفح هو الوصلة الكهربائية المخصصة بين مصدر بطارية DC ومكدس وحدة القدرة في العاكس ومحول DC/DC: العمود الفقري لوصلة DC منخفضة المحاثة.
على مستوى الحزمة والوحدة، توفر قضبان التوصيل المصفحة الدعم الميكانيكي والوصلة الكهربائية والواجهة البيئية بين مصدر الطاقة وإلكترونيات القدرة. تستخدم الروابط من وحدة إلى وحدة عادةً أزواج قضبان وصل البطارية النحاسية — مطلية بالقصدير، مختومة الحافة، ومجهزة لتتكرر عبر كل وحدة في الحزمة؛ على مستوى الخلية، تركب خطوط القدرة بالإضافة إلى خطوط الاستشعار على قطعة هجينة واحدة تناسب الخلايا المنشورية والأسطوانية — قطعة واحدة لكل وحدة تختصر وقت التركيب وتزيل أخطاء الأسلاك. يجعل جو غطاء المحرك الموثوقية طويلة الأمد تحت الظروف القاسية ومقاومة الاهتزاز إلزامية، نفس الانضباط الخاص بالاهتزاز والدورات الحرارية الذي نطبقه على قضبان التوصيل الفضائية المبنية للمنصات المحمولة جواً.
يستمر اتجاه سرعة التبديل نحو أجهزة SiC في رفع سقف محاثة الحلقة، وتصميمات العاكس ومحول DC/DC ووحدة التحكم الإلكترونية في وحدة واحدة تعتمد على قضيب التوصيل لإبقاء الحجم والوزن والتكلفة منخفضة. في نطاق 100–500 A، تلجأ التصاميم المرجعية إلى البناء الهجين بالنحاس السميك (نحاس 400–800 ميكرومتر) حيث لا تستطيع PCB عادية حمل التيار، ولا يمكن لحزمة مصفحة قياسية أن تُلحم بالموجات بحجم كبير. يعمل العزل القياسي عند 105 درجة مئوية مستمرة؛ وتصل خيارات العزل عالية الحرارة إلى 130 درجة مئوية للتصاميم التي يجب أن تدفع تيارًا أكثر عبر مقطع النحاس نفسه.
بالمقارنة مع تسخيرة الكابلات المصنوعة يدويًا، تصل التجميعة المصفحة المجهزة وكل وصلة فيها مُوضع مسبقًا — والمقايضات هي نفسها التي نضعها في ملاحظاتنا حول قرارات قضيب التوصيل مقابل تسخيرة الكابل. روابط الحزمة والوحدة عبر خط قضبان توصيل البطاريات لدينا، إضافة إلى وصلات DC/DC والجر التي نغطيها إلى جانب قضبان توصيل العواكس، تعطي شريكًا واحدًا مسؤولاً من الحزمة إلى مجموعة نقل الحركة. كل قضيب على مستوى الحزمة يُشحن بـسجلات اختبار الهيبوت والاستمرارية والأبعاد دفعة بدفعة يمكن لتدقيق بطاريتك تتبعها. أرسل لنا جهد الحزمة وتخطيط الوحدة — مراجعة DFM خلال يوم عمل واحد.
The part this application is built around — a SHANYUAN laminated busbar, factory direct.
صور مرجعية من إنتاج SHANYUAN والمجموعات المشحونة.
ملاحظات وصفحات منتجات مختارة تدعم خيارات التصميم في هذه الصفحة.
عائلات قضبان مطابقة تتحمل ملف التيار لهذا التطبيق.

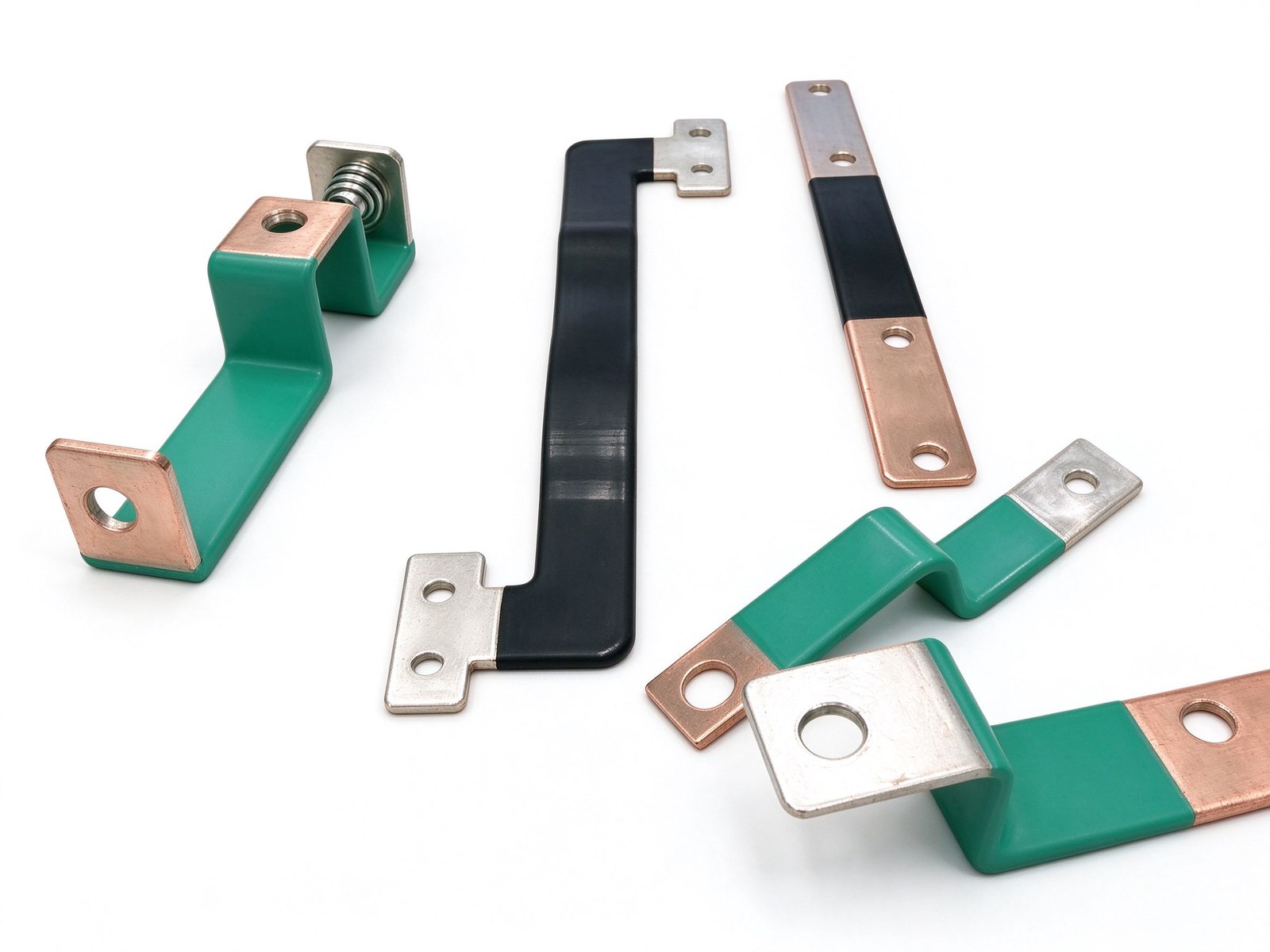

زوج مطابق من قضبان توصيل نحاس الوصل بألسنة تركيب لوصلات البطاريات التسلسلية والتوازية.
قضيب توصيل BMS يجمع طبقات القدرة واستشعار الجهد بمسامير نحاس للأطراف.
قضيب توصيل مصفح معزول متعدد الطبقات بأنواع أطراف مختلطة لتخطيطات التوزيع المعقدة.
من مراجعة المواصفات إلى قطع مُسلَّمة ومختبرة – مورد واحد مسؤول.
| Material | Standard options |
|---|---|
| Conductors | C11000 copper as standard; aluminum available on request |
| Dielectrics | PET, Nomex and epoxy (DLF) films, selected by voltage class and operating temperature |
| Plating | Tin finish for corrosion protection and joint solderability |
Voltage class, current profile and terminal types — we will share reference configurations and DFM guidance.
