Jede Sammelschiene ist ein Widerstand. Bei 1000 A lässt 1 mΩ 1 V fallen und verschwendet 1 kW Wärme. Spannungsabfall und I²R-Verlust sind zwei Sichten derselben Physik, und beide liegen vollständig in der Hand des Konstrukteurs — wenn gerechnet wird, bevor die Zeichnung eingefroren wird.
Schütze fallen unter ihrer Haltespannung; Umrichter gehen bei Unterspannung in Fehler; Ladesysteme deraten bei niedrigem Bus. Die Spannung an der Last ist die Busspannung minus jedem Abfall im Pfad — Schiene, Anschlüsse, Kabel, Stecker.
Bei langen Verteilungen und hochstromigen Verbindungen ist der Schienenabfall oft der wichtigste steuerbare Term dieser Kette.
Der DC-Widerstand einer Schiene ist R = ρ · L / A, mit ρ als spezifischem Widerstand (Ω·m), L als Länge (m) und A als Querschnitt (m²). Für C11000-Kupfer gilt ρ ≈ 1,72 × 10⁻⁸ Ω·m bei 20 °C.
Der Abfall folgt dem Ohm'schen Gesetz: ΔV = I · R. Der Verlust ist P = I² · R. Beide skalieren linear mit dem Widerstand — der mit der Länge und umgekehrt mit dem Querschnitt skaliert.
Der Temperaturkoeffizient von Kupfer beträgt etwa +0,00393 pro K. Eine Schiene bei 100 °C trägt etwa das 1,3-fache des Widerstands von 20 °C.
Berechnen Sie den Widerstand bei Betriebstemperatur, nicht bei 20 °C. Zielerhöhung (z. B. 30 K über 40 °C) plus Umgebung definieren den Arbeitspunkt.
Es gibt einen zweiten Effekt: Die Schiene erwärmt die Umgebungsluft, die benachbarte Bauteile erwärmt, deren Verluste steigen. In einem dichten Schrank gehört der Wärmebeitrag der Schiene zur Systemrechnung.
Nehmen Sie eine C11000-Schiene 100 mm × 10 mm, 1 m lang. Querschnitt A = 0,1 × 0,01 = 1 × 10⁻³ m². Widerstand bei 20 °C = 1,72 × 10⁻⁸ × 1 / 0,001 = 17,2 µΩ. Bei 90 °C (Erhöhung 70 K) gilt R ≈ 17,2 × (1 + 0,00393 × 70) = 21,9 µΩ.
Abfall bei 1000 A: ΔV = 1000 × 21,9 × 10⁻⁶ = 0,0219 V (etwa 0,02 % eines 1000-V-Busses). Verlust: P = 1000² × 21,9 × 10⁻⁶ = 21,9 W pro Meter.
Das klingt gering — bis dieselbe Schiene im Schnellladen 4000 A führt: ΔV = 87,6 mV und P = 350 W pro Meter.
21,9 W pro Meter bei 1000 A sind 192 kWh pro Meter pro Jahr im Dauerbetrieb. Bei Industriepreisen von 0,10–0,15 USD/kWh sind das 19–29 USD pro Meter pro Jahr verlorener Energie — bevor man die Klimatisierung für die Wärme zählt.
Den Querschnitt zu verdoppeln halbiert Abfall und Verlust für einen einmaligen Kupferpreis, der sich bei hoher Last schnell amortisiert.
Die obigen Formeln sind DC. Bei AC und Schaltfrequenzen erhöhen Skin- und Proximity-Effekt den effektiven Widerstand: Bei 50 Hz beträgt die Skin-Tiefe von Kupfer etwa 9,4 mm; bei 20 kHz nur 0,47 mm, und der effektive AC-Widerstand einer dicken Schiene kann ein Vielfaches des DC-Werts sein.
Die Antwort bei Schaltfrequenz-Verbindungen sind dünne laminierte Lagen statt einer dicken Schiene — dieselbe Logik, die laminierte DC-Zwischenkreisschienen in SiC-Wechselrichtern zum Standard macht.
Verschraubte Anschlüsse addieren je nach Beschichtung, Anzugsmoment und Oberflächenzustand 10–50 µΩ pro Verbindung. Eine schlechte Verbindung kann den Eigenwiderstand der Schiene dominieren.
Verzinnung, kontrolliertes Drehmoment und Belleville-Scheiben halten einen niedrigen stabilen Kontaktwiderstand. Anschlüsse in das Abfallbudget einbeziehen — das ist der variabelste Term der Rechnung.
Der Kontaktwiderstand hängt subtil vom Strom ab: Höhere Klemmkraft senkt den Widerstand bis das Kupfer fließt, danach bringt mehr Drehmoment nichts. Drehmomente so spezifizieren, dass die Verbindung im flachen Teil der Kraft-Widerstands-Kurve liegt.
Drei Hebel steuern Abfall und Verlust: Querschnitt (halbieren durch verdoppeltes A), Länge (der kürzeste Pfad gewinnt) und Material (Aluminium braucht ~1,6× den Querschnitt für gleichen Widerstand, bei ~50 % Gewicht und niedrigeren Materialkosten 2026).
In der Praxis entscheiden Geometrie-Zwänge (Abstände, Radien, Gewicht) und Kosten den Hebel. Die Rechnung sagt, welcher zählt.
Eine Schiene muss zwei unabhängige Prüfungen erfüllen: Temperaturerhöhung (thermisches Budget, ~I²R gegen Kühlung) und Spannungsabfall (elektrisches Budget, IR gegen die Systemtoleranz). Jede kann die bestimmende Randbedingung sein.
Kurze Hochstromverbindungen sind meist thermisch begrenzt; lange Schwachstromstrecken durch den Abfall. Konstrukteure, die nur eine prüfen, werden von der anderen überrascht.
Belastbarkeitstabelle und Abfallrechnung müssen zusammenpassen. Eine Schiene, die die Erwärmungsprüfung bei 1500 A besteht, aber über eine lange Strecke 3 V abfallen lässt, kann das Spannungsfenster des Systems verfehlen.
Mit der Belastbarkeitstabelle (Referenz 30 °C) beginnen, dann Abfall und Verlust bei Betriebstemperatur berechnen. Tabellenkalkulationsformeln reichen für gerade Strecken; FEM ist für komplexe Geometrien und AC-Widerstand bei Schaltfrequenz reserviert.
SHANYUAN liefert Auslegungstabellen und Rechenunterstützung mit jedem RFQ — Zeichnung und Arbeitszyklus senden, wir liefern Abfall, Verlust und Erwärmung mit dem Angebot.
Eine 48-V-DC-Rack-Schiene mit 2000 A über 0,8 m: A = 0,12 × 0,01 = 1,2 × 10⁻³ m²; R(20 °C) = 1,72 × 10⁻⁸ × 0,8 / 0,0012 = 11,5 µΩ; bei 90 °C ≈ 14,6 µΩ. Abfall = 29,2 mV, Verlust = 58,4 W.
Bei 48 V sind 29 mV 0,06 % des Busses — aber jedes Millivolt zählt, wenn die Rack-Elektronik ein enges Eingangsfenster spezifiziert, und die 58 W Wärme leben in einem versiegelten Schrank, der bereits um Luft kämpft.
Wichtige Nuance für 48-V-Systeme: Ein Abfall von 0,1 % sind 48 mV — trivial klingend, aber Rack-Elektronik deratet oder schaltet unter einer Schwelle ab, und der Abfall addiert sich zu jedem anderen der Kette. Nieder- und hochstromige Verteilung ist, wo Milliohm am meisten zählen.
Den maximal zulässigen Abfall bei Nennstrom oder den maximalen Verlust in Watt im RFQ angeben. Lieferanten dimensionieren dann gegen Ihre thermischen und elektrischen Budgets, statt zu raten.
Beide Zahlen gehören in die elektrische Parametertabelle, zusammen mit Strom, Erhöhung und Fehlerstrom.
Eine 2000-A-Schiene in einer Batteriefabrik, 6 m zwischen Umrichter und Rackversorgung: Eine 120 × 10-mm-Schiene hat R(90 °C) ≈ 110 µΩ, fällt bei 2000 A um 219 mV ab und verliert 438 W.
Verdoppeln auf 240 × 10 mm halbiert beides: 110 mV und 219 W, zu mehr Kupfer und Schrankbreite.
Ob sich das Verdoppeln lohnt, entscheiden die Spannungstoleranz des Systems und der Energiepreis — die Rechnung, nicht die Gewohnheit.
An der installierten Schiene den Abfall im Vierleiter-Messverfahren über den interessierenden Abschnitt messen, möglichst bei Betriebsstrom. Vergleich mit dem berechneten Budget; eine große Abweichung zeigt meist auf Anschlüsse statt Schiene.
Thermografie bei Nennlast ist der schnellste Feldcheck für heiße Verbindungen und ungleiche Verteilung zwischen parallelen Schienen.
Die Messmethode in den Abnahmeprüfplan aufnehmen, damit Felddaten den Konstruktionszahlen entsprechen.
Spannungsabfall und I²R-Verlust sind die beiden Zahlen, die Schienengeometrie mit Systemleistung und Betriebskosten verbinden. Beide sind berechenbar, bevor die Zeichnung eingefroren wird, und beide sind in der Konstruktion billig zu korrigieren.
Senden Sie SHANYUAN Arbeitszyklus und Hülle; wir liefern Abfall, Verlust und Erwärmung mit dem Angebot.
Letzte Regel für Spezifikationsautoren: Abfall und Verlust im RFQ in denselben Satz wie den Nennstrom schreiben. Lieferanten antworten auf explizite Budgets; eine Zeichnung mit nur „1000 A“ überlässt den Abfall der Interpretation — und Interpretation ist, wo Feldüberraschungen herkommen.
Messen Sie an der installierten Schiene den Spannungsabfall mit einer Vierleitermessung über den interessierenden Abschnitt, möglichst bei Betriebsstrom. Vergleichen Sie den Messwert mit dem berechneten Budget; eine große Abweichung deutet meist auf die Anschlüsse statt auf die Schiene selbst.
Thermografie bei Nennlast ist die schnellste Feldprüfung für heiße Verbindungen und ungleichmäßige Stromverteilung zwischen parallelen Schienen.
Nehmen Sie die Messmethode in den Abnahmetestplan auf, damit Felddaten mit den Auslegungswerten übereinstimmen — sonst existiert das Abfall-Budget nur auf Papier.
Die Betriebskosten von Schienenverlusten summieren sich. Ein Verlust von 438 W, der zehn Jahre lang 80 % der Zeit läuft, sind grob 30.700 kWh oder 3.000-4.600 USD zu Industriestrompreisen — ein Vielfaches der Materialkostendifferenz zwischen der kleineren und der größeren Schiene im vorherigen Beispiel.
Deshalb gehört die Verlustberechnung in die Kaufentscheidung, nicht nur in die Design-Review. Für Anwendungen mit hoher Auslastung — Schnelllader, Elektrolyseure, Rechenzentrumsverbindungen — amortisiert sich der größere Querschnitt im ersten Betriebsjahr.
Käufer können Lieferanten um eine Verlust-gegen-Kosten-Tabelle beim Ziellastzyklus bitten: Strom, Abfall, Verlust und die impliziten jährlichen Energiekosten bei drei Strompreisen. Das verwandelt die Ingenieursrechnung in eine Beschaffungsentscheidung.
Der letzte Hinweis: Verluste skalieren mit I², also ist ein Zyklus mit 50 % Spitze über 100 % der Zeit ein anderes wirtschaftliches Problem als einer, der nur Minuten lang spitzt. Geben Sie den Lastzyklus im RFQ an, und die Verlusttabelle beantwortet den Rest.
Die Nennleistung einer Stromschiene ist kein Tabellenwert – sie ist eine Rechnung. Die Tem
Artikel lesen
Bei 20 kHz beträgt die Skintiefe in Kupfer 0,47 mm – der größte Teil einer dicken Leiste t
Artikel lesen

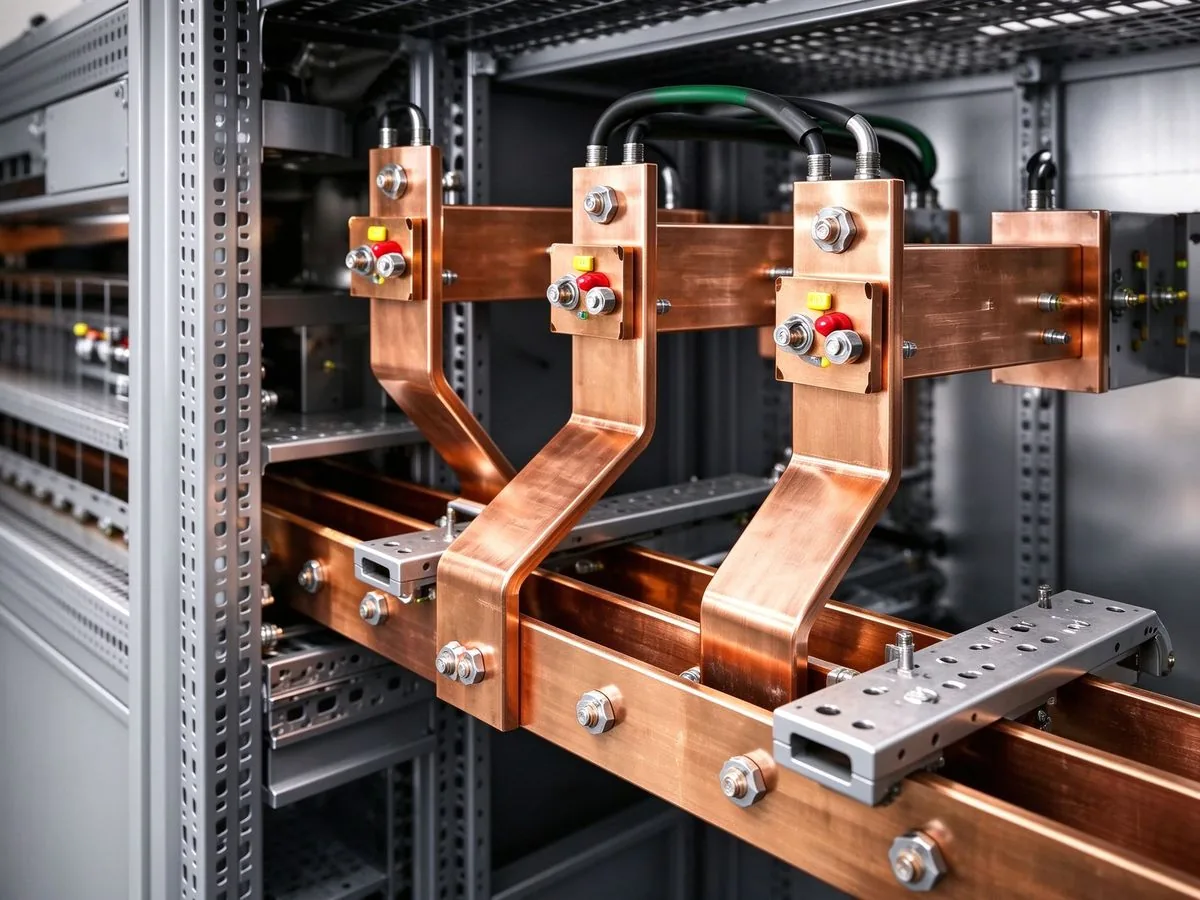

KI-Racks wachsen von 140 kW auf 1 MW bis 2027, und die Industrie antwortet mit 800-VDC-Ver
